RESISTOR DAN HUKUM OHM
I. Pembacaan Resistor
1. Resistor dengan kombinasi warna : Coklat - Merah - Hitam - Emas
- Warna pertama Coklat menunjukkan angka pertama yaitu 1 ( Lihat tabel )
- Warna kedua Merah menunjukkan angka kedua yaitu 2 ( lihat tabel )
- Warna ketiga Hitam menunjukkan pengali yaitu 10^0 ( Sepuluh pangkat nol = 1 , hitam = 0 )
- Warna keempat Emas menunjukkan toleransi yaitu ± 5%
Sehingga : Kombinasi Warna Coklat-Merah-Hitam-Emas = 12 x 1 ± 5% = 12Ω toleransi ± 5%
2. Resistor dengan kombinasi warna : Merah - Kuning - Emas - Perak
- Warna pertama Merah menunjukkan angka pertama yaitu 2 (lihat tabel)
- Warna kedua Kuning menunjukkan angka kedua yaitu 4 (lihat tabel)
- Warna ketiga Emas menunjukkan pengali yaitu 0,1 (lihat tabel pengali untuk emas)
- Warna keempat Perak menunjukkan toleransi yaitu ± 10 % (lihat tabel toleransi perak)
Sehingga : Kombinasi warna Merah-Kuning-Emas-Perak = 24 x 0.1 = 2,4 Ω toleransi ± 10 %
3. Resistor dengan kombinasi warna : Kuning - Ungu - Merah - Emas
- Warna pertama Kuning menunnjukkan angka pertama yaitu 4 (lihat tabel)
- Warna kedua Ungu menunjukkan angka kedua yaitu 7 (lihat tabel)
- Warna ketiga Merah menunjukkan pengali yaitu 10^2 (sepuluh pangkat 2 = 100, merah = 2)
- Warna Keempat Emas menunjukkan toleransi yaitu ± 5 % (lihat tabel toleransi emas)
Sehingga : Kombinasi warna Kuning-Ungu-Merah-Emas = 47 x 100 = 4700 Ω ± 5 % atau
= 4 K7 Ω ± 5 %
B. Untuk Lima Warna
1. Resistor dengan kombinasi warna : Coklat-Merah-Coklat-Merah-Merah
- Warna pertama Coklat menunjukkan angka pertama yaitu 1 ( lihat tabel warna )
- Warna kedua Merah menunjukkan angka kedua yaitu 2 ( lihat tabel warna )
- Warna ketiga Coklat menunjukkan angka ketiga yaitu 1 ( lihat tabel warna )
- Warna keempat Merah menunjukkan pengali yaitu 10^2 (sepuluh pangkat 2 = 100, merah = 2)
- Warna Kelima Merah menunjukkan toleransi yaitu ± 2 % (lihat tabel)
Sehungga : Kombinasi warna Coklat-Merah-Coklat-Merah-Merah , besarnya
121 x 100 = 12100 Ω ± 2 %
2. Resistor dengan kombinasi warna : Kuning-Hijau-Orange-Merah-Emas
- Warna pertama Kuning menunjukkan angka pertama yaitu 4 ( lihat tabel warna )
- Warna kedua Hijau menunjukkan angka kedua yaitu 5 ( lihat tabel warna )
- Warna ketiga Orange menunjukkan angka ketiga yaitu 3 ( lihat tabel warna )
- Warna keempat Merah menunjukkan pengali yaitu 10^2 (sepuluh pangkat 2 = 100, merah = 2)
- Warna Kelima Emas menunjukkan toleransi yaitu ± 5 % (lihat tabel)
Sehungga : Kombinasi warna Kuning-Hijau-Orange-Merah-Emas , besarnya
453 x 100 = 45300 Ω ± 5 %
C. Untuk Enam Warna
Untuk Resistor dengan kombinasi 6 warna , pembacaannya sama dengan resistor dengan kombinasi 5 warna, sedang untuk warna ke 6 menunjuukan Temperature Coeffisient
( Lihat tabel )

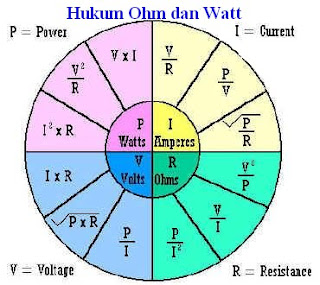

II. Hukum Ohm
B. Rangkaian Seri
Maaf ya belum di Upload
